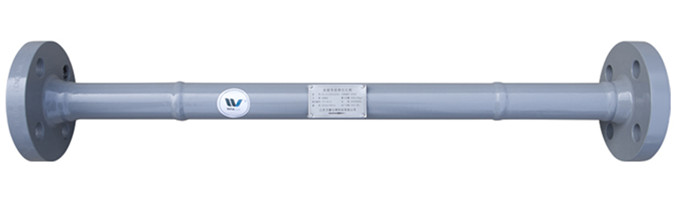

多级节流降压孔板
一、测量原理
流体通过孔板就会产生压力降，通过孔板的流量则随压力降的增大而增大。但当压力降超过一定数值，即超过临界压力降时，不论出口压力如何降低，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理用来限制流体的流量或降低流体的压力。 限流孔板按孔板上开孔数量分为单孔板和多孔板；按孔板数量可分为单级和多级。
二、用途
1、 工艺物料需要降压的场合。
2、 在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。
3、 流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。
4 、需要降压以减少噪声或磨损的地方，如放空系统。
三、主要技术参数
- 公称直径：10mm≤DN≤500mm
- 公称压力： PN≤42Mpa
- 工作温度：-50℃≤t≤550℃
- 级数：单级、多级
- 孔数：单孔、多孔
- 精度：１级，1.5级，2级
- 连接方式：焊接、法兰连接
- 参照标准：GB2624、HG/T 20570、GD2000、GD87
选型要点：
1. 气体、蒸汽
为了避免使用限流孔板的管路出现噎塞流，限流孔板后压力（P2）不能小于板前压力（P1）的55%，即P2≥0.55P1，因此当P2<0.55p1<0.55p时，不能用单级，要选择多级，其级数要保证每级后压力大于孔板前压力的55%。
2. 液体a、当液体压降小于或等于2.5MPa时，选择单级孔板。b、当液体压降大于2.5MPa时，选择多级孔板，且使每块孔板的压降小于2.5MPa。
