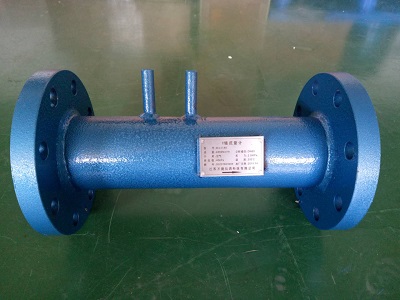

一、概述：
V型锥流量计是一种差压式流量计，是一种通过节流取差压以反映流量大小的节流装置。节流件为一个悬挂在管道中央的锥形体，高压P1取自锥体前流体未扰动（即未形成节流，流体未加速）的管壁 ；低压P2取自后锥体中央，并通过引压管引至管外，它遵从基于封闭管道中能量相互守恒的伯努力原理：当管内流体流经管内正中锥体时，流体逐步被压缩，流速加快而动能增加，此增加的动能，经锥体直径最大处后逐步释放而在锥体后边产生一个低压带（相对于管道压力），从而建立了流量与其流经V形锥前后所产生的差压△P的平方根成正比。计算与孔板、喷咀等类似。
二、工作原理：
V型锥差压式流量计的关键部件即节流件为独特的V型圆锥体，与其它差压式流量计相比，克服了其他节流装置的缺点。虽然测量原理与其它差压式仪表相似，但几何结构却完全不同，悬挂在管线中心的V型锥体具有独特的"整流"功能。流体在节流元件的作用下，流场将经过"非稳定流→稳定流→恒（常）流"的变化过程，在节流元件的上游部分达到差压式流量计测量原理所需要的理想前提条件，从而本质上保证了测量的精度。
三、特点：
显著改善了传统差压流量计的使用局限，提高了精确度和重复性，安装时几乎无直管段要求，自清洗功能，适用于容易结垢的脏污介质，气液两项测量。是一种接近理想状态的节流装置。
1、前后直管段要求较短，一般上游只需0至3D，下游只需0至1D。
2、精度高，差压输出值可实现±0.1% 的重复性。
3、压损小，仅为孔板的1/2-1/3。
4、V锥体后缘产生旋涡小，差压输出稳定，波动小。
5、自清洁功能。V锥体受到流体的冲刷，无杂物滞留。
6、节流件耐磨损。节流边缘处在节流件后部并顺着流体方向，无磨损。
四、技术参数：
1、 精度等级：0.5级， 1.0级
2、 工作压力：≤16MPa
3、 工作温度：-30-450℃
4、 环境温度：-30-70℃
5、 管道内径：15-3000mm
6、 输出信号：4-20mA
7、 供电电压：24V DC
8、 适用介质：几乎适用于所有气体、液体介质。
五、流量计选型
| 产品型号 | |||||||||
| WJ | - | LG（口径） | |||||||
| 1 | 传感器 | ||||||||
| 2 | 变送器 | ||||||||
| 1 | 水 | ||||||||
| 2 | 空气 | ||||||||
| 3 | 饱和蒸汽 | ||||||||
| 4 | 过热蒸汽 | ||||||||
| 5 | 其他介质 | ||||||||
| 1 | 0.6MPa | ||||||||
| 2 | 1.6 MPa | ||||||||
| 3 | 2.5MPa | ||||||||
| 4 | 4.0MPa | ||||||||
| 5 | 6.3MPa | ||||||||
| 6 | 10MPa | ||||||||
| A | 一体式 | ||||||||
| B | 分体式 | ||||||||
| 1 | ≤ 100℃ | ||||||||
| 2 | ≤ 250℃ | ||||||||
| 3 | ≤ 450℃ | ||||||||
| 4 | 特殊要求 | ||||||||
| N | 不防爆 | ||||||||
| I | 本安防爆 | ||||||||
| F | 法兰连接 | ||||||||
| H | 焊接连接 | ||||||||
