                                                 楔 形 流 量 计


一、原理及结构
    楔形流量计是一种差压式流量仪表,它基于在密闭的管道中能量相互转换的伯努利定律。在稳定流场时,管道中的流速与差压的平方根成正比。结构图见图 1

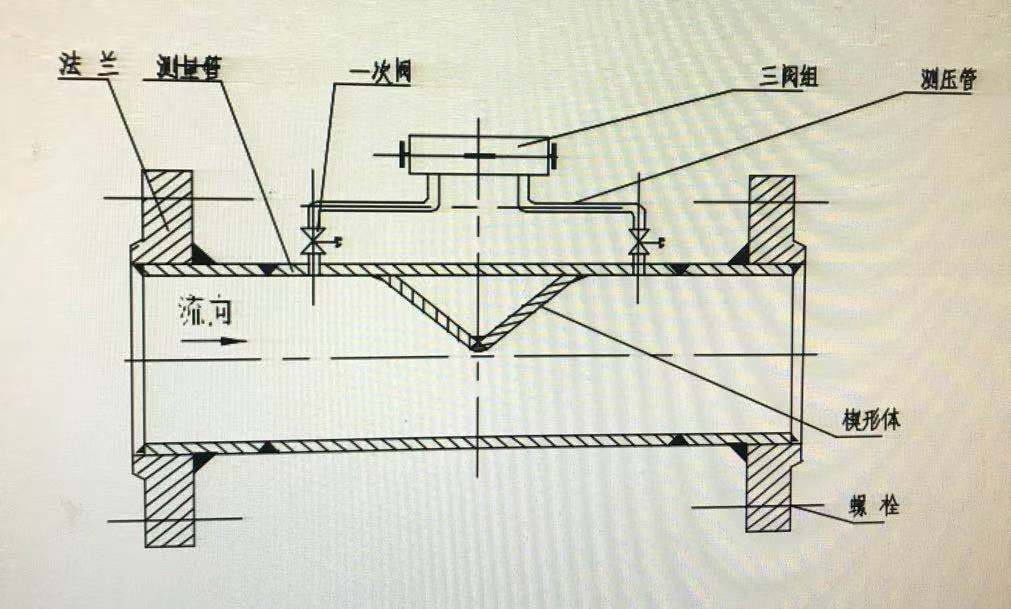

                                                                               图1  楔形孔板结构图
      楔形孔板是楔形流量计的检测件,它是一块 V 型的节流件,安装在管道的上部,其园滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体及脏污介质顺利通过,不会在节流件上游侧产生滞流。由于至今楔形孔板未能标准化,属于非标准类节流装置,因此每台仪表出厂前其流出系数必须由实流校准来确定。
     二、适用范围
     由于楔形孔板结构独特,可用于粘滞性液体的流量测量,粘度可高500mPa·s,如测量燃油、渣油及重油等。楔形孔板适用于含悬浮颗粒的液固混合物,如浆状流体、污水等的测量。雷诺数使用范围宽广,可适用于极低的雷诺数(下限雷诺数 ReD=300),而雷诺数上限可达 106 以上,因此亦可用于气体、蒸汽之类流体的流量测量。
      三、楔形流量计结构

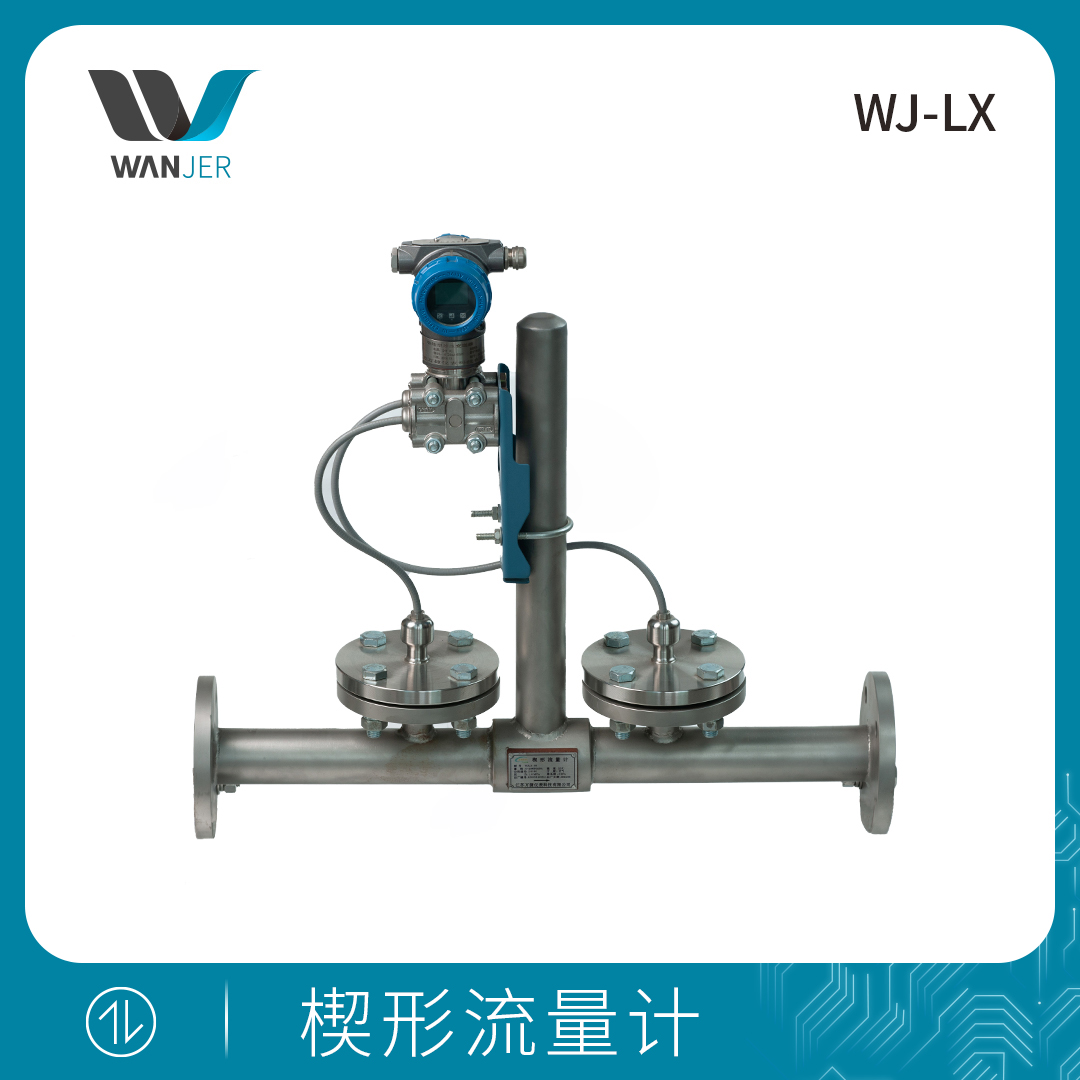

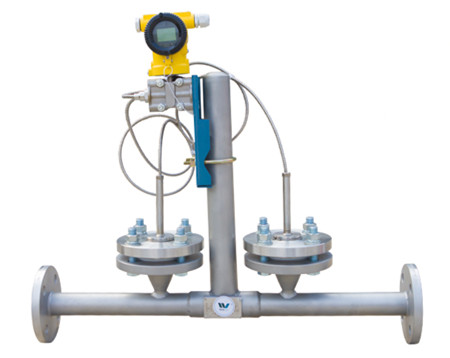

      一体型楔形孔板与差压变送器连成一体,可以方便拆卸,改变量程;与管道连接可采用焊接或法兰。分体型正、负压取压口分别设置于楔形孔板的上下游侧,上
下游取压口位置的距离相等,改变量程可以更换高范围度的智能差压变送器
      四、技术参数
      适用管径:25mm~300mm 也可提供大于 300mm 管径的产品不确定度:±0.5~1% FS(出厂时逐台标定)
重复性: 0.2~0.5 %
范围度: 10:1
工作压力:-0.1MPa~6.4MPa
工作温度:-160℃~400℃
适用介质: 水、污水、气体、蒸汽、高粘度液体、固液混合型
小流量楔形流量计:
适用管径: 15mm~50mm
(出厂时采用称重法用水逐台标定)
准确度:
±0.5~1% FS
重复性: 0.2~0.5 %
范围度: 10:1
工作压力: -0.1MPa~6.4MPa
工作温度: -160℃~400℃
适用介质:水、污水、气体、蒸汽、高粘度液体、固液混合型
      五、安装要求

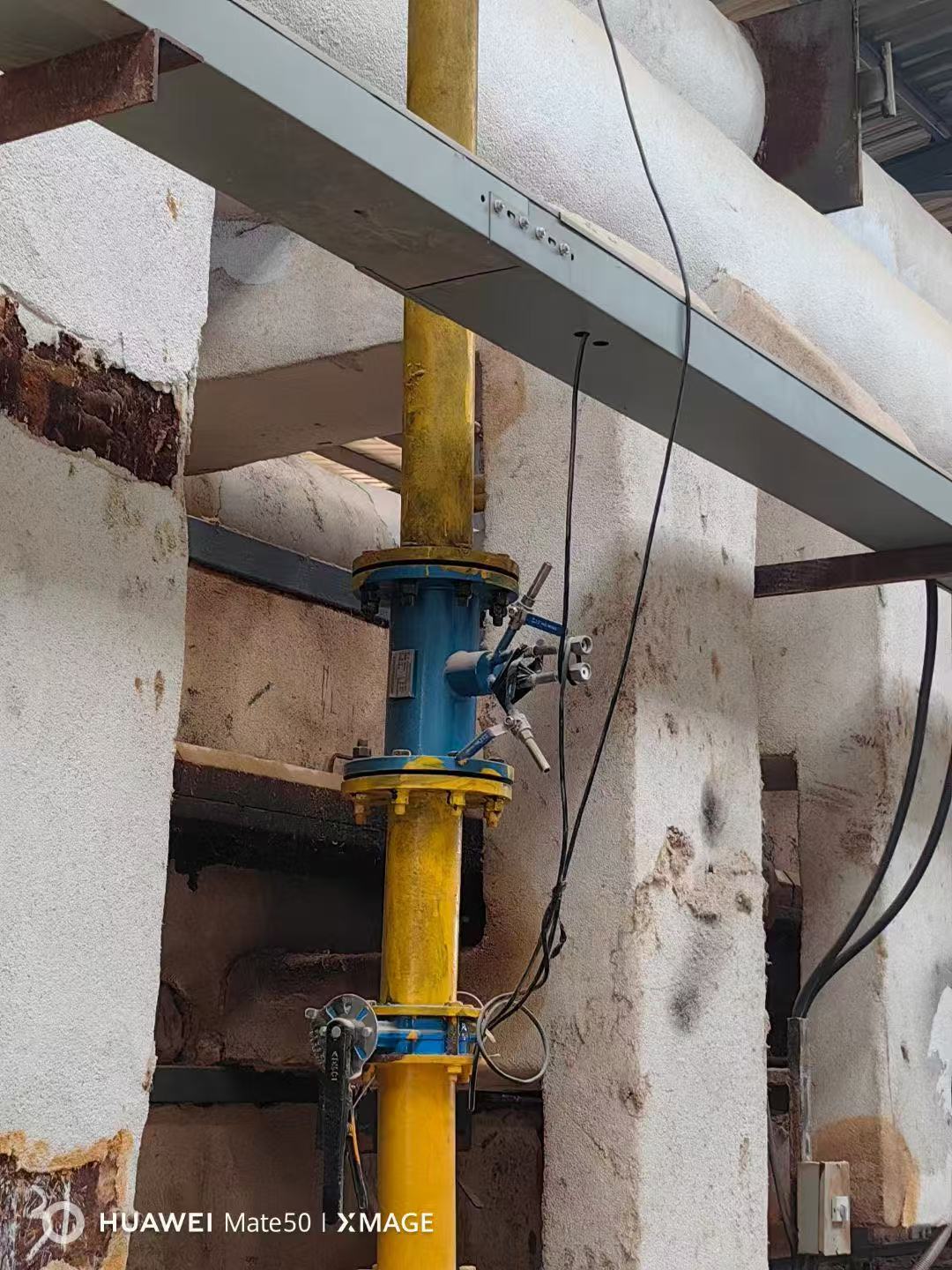

      应在紧邻楔形流量计上游,管道内流体流动状态接近典型的充分发展的紊流流动状态且无旋涡。在离楔形流量计上游侧端面至少 2D 长度的下游直管段上,管道
内径与上游直管段的内径平均值之差应不超过内径平均值的±3%。可通过检查下游直管段一个直径的方法进行判断。楔形流量计可在水平或垂直管道上与其公称通径相同的管道上安装使用,管道内壁应光滑、清洁、无附着物。垂直安装时,测量液体时流体应自下而上流动,应注意使楔形流量计能方便地排除气泡,以免引起仪表零点漂移。
