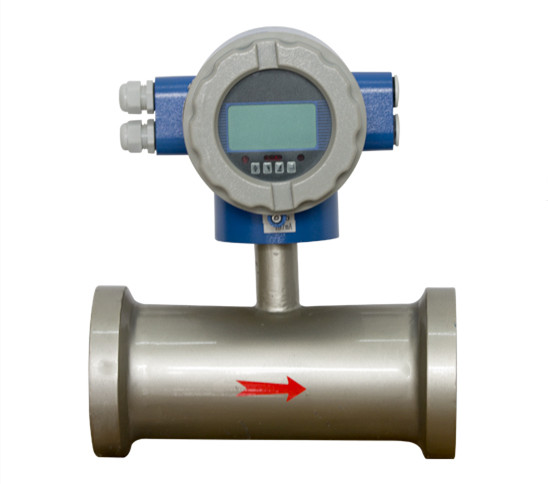

江苏万捷仪表科技有限公司生产的WJ-LDE高压电磁流量计是采用先进的测量技术和特殊工艺生产的一种在高管压下（16MPa以上）进行连续测量的一种流量计。专门用于地质、石油勘探、油田系统测量高压条件下的泥浆、水泥浆、高压注水以及水泵实验等导电液体或也顾两相介质。
高压电磁流量计技术参数：
衬 里：F46
介质电导率：≥20μs/cm
环境温度：-10℃～+60℃
公称通径：DN10～DN100
连接方式：法兰式、油壬式
介质温度：0～+80℃（转换器） 0～+180℃（传感器）
电 源：220VAC 50Hz或24VDC
公称压力：6.3、10、16、25、32MPa
精 确 度：示值的±0.5％,可选示值的±0.3％或±0.2％
防爆标志：防爆型传感器的防爆等级为ExmIIT4、ExmdIIBT4
电极材料：316L不锈钢、哈氏合金B、哈氏合金C、钛、钽等电极
外壳防护等级：传感器IP65、IP68可选 （IP65：尘密、防喷水；IP68：尘密、可长期工作在水中。）
技术参数：
| 适用管径 | DN25～DN2600(DN25以下为非标) |
| 电极材料 | 316L（不锈钢）、HC（哈氏C）、HB（哈氏B）、Ti（钛）、Ta（钽） |
| 适用介质 | 导电率>5us/cm的液体 |
| 测量范围 | 0．1～10m/s(可扩展到15m/s) |
| 量程上限 | 0.5～10m/s,推荐1～5m/s |
| 精度等级 | 0.3级、0.5级、1.0级（随口径区分） |
| 输出信号 | 4～20mADC,负载≤750Ω；0～３KHz,5V有源，可变脉宽，高端有效频率输出：RS485接口 |
| 工作压力 | 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊) |
| 流体温度 | -20℃～80℃,80℃～130℃，130℃～180℃ 参考衬里材质 |
| 环境温度 | 传感器-40℃～80℃;转换器-15℃～50℃ |
| 环境温度 | ≤85RH（20℃时） |
| 电缆出口尺寸 | M20×1.5 |
| 供电电源 | 220VAC±10%;50Hz±1Hz;24VDC±10% |
| 功 耗 | ≤8W |
| 外壳防护等级 | 一体式：IP65分体式：传感器IP68转换器IP65 |
| 接地环材质 | 1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜) |
| 连接法兰 | 国标GB9119-88(DIN2051,BS4504) |
| 通径（mm） |
流量范围（ /h） |
||
| DN15 | 0.6～6.36 | ||
| DN20 | 0.11～11.30 | ||
| DN25 | 0.18～17.66 | ||
| DN40 | 0.45～45.22 | ||
| DN50 | 0.71～70.65 | ||
| DN65 | 1.19～119.40 | ||
| DN80 | 1.81～180.86 | ||
| DN100 | 2.83～282.60 | ||
