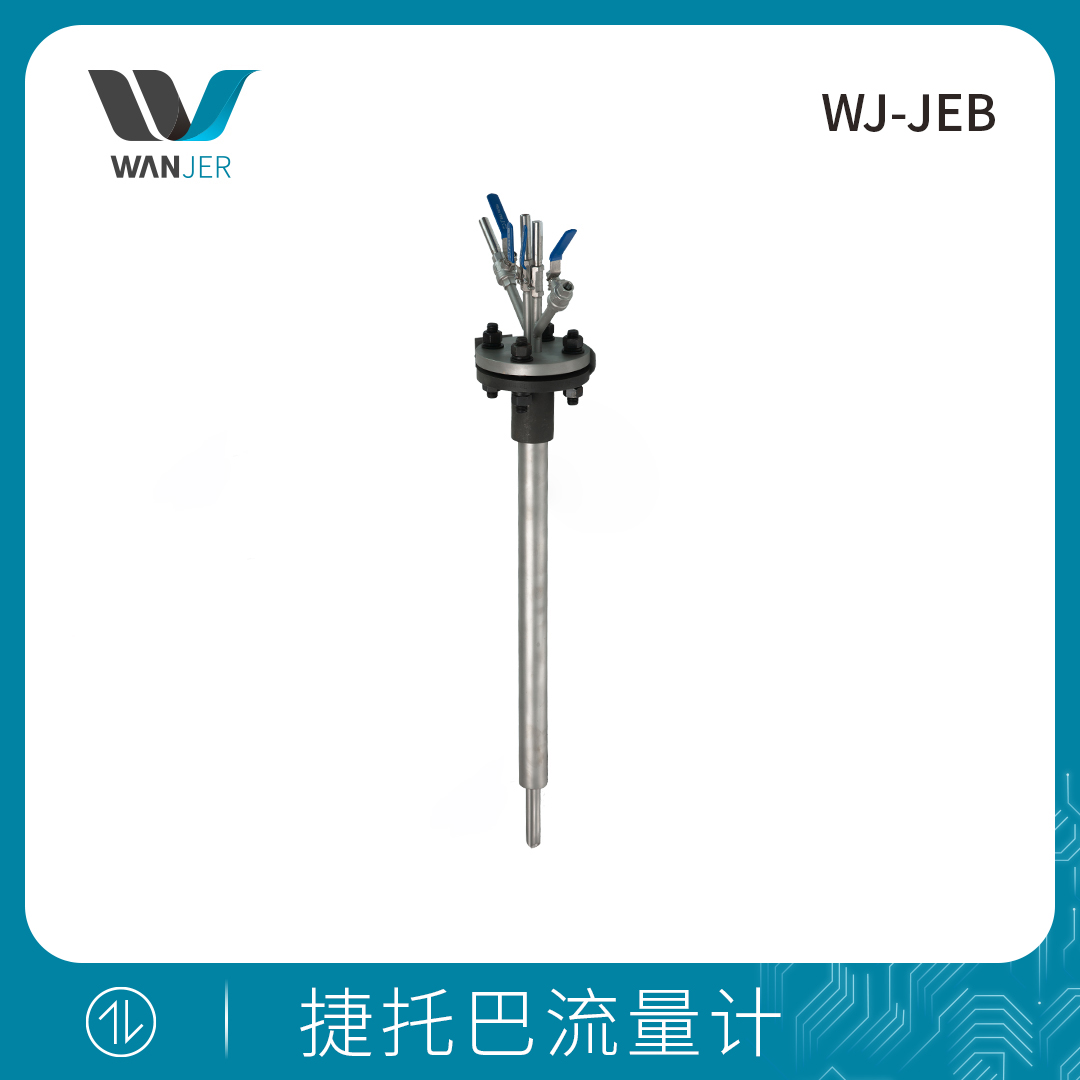

捷尔巴流量计 |

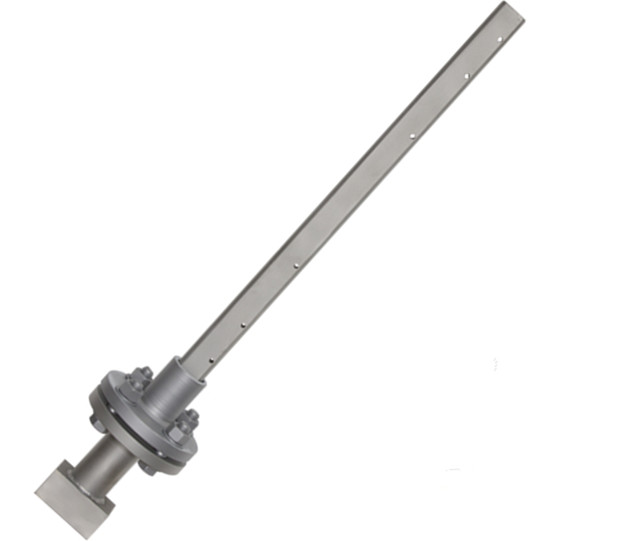

捷尔巴流量计传感器由一根横贯管道内径的检测杆与检测杆内迎流面的多点测压引压管
和背流面的静压测量管构成。并按照流体的总压平均值和静压平均值来推算流量。被广泛使
用在石油、化工、矿冶、钢铁、电力、水利、造纸、制药、食品和化纤等许多行业中。
主要技术参数
适用介质：气体、蒸汽、液体
管径范围：100-2500mm
工作温度：＜ 450 ℃
工作压力：＜ 6.4MPa
注意事项
◆安 装
▲可水平、垂直或倾斜安装，应保证管内充满液体。
▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应
洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合 GB/T26224—93 有关规定。
▲引压管路安装应符合标准规定的规范。
◆订货须知
订货时请详细提供以下数据：
（1）被测介质
（2）最大、常用、最小流量。
（2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度
（5）管道材质、内径、外径
（6）允许压力损失
（7）取压方式
（8）现场管道敷设情况和局部阻力件形式。
