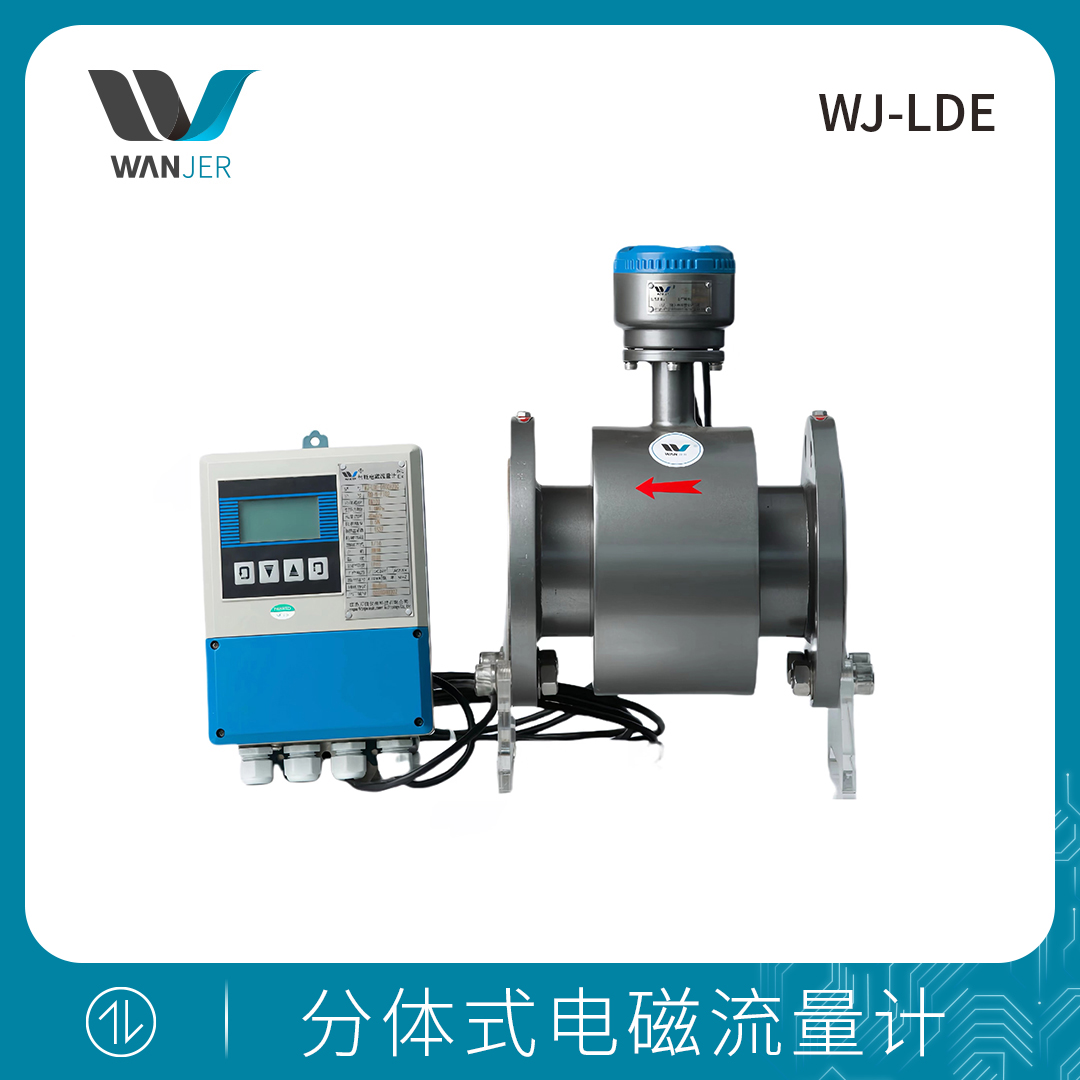

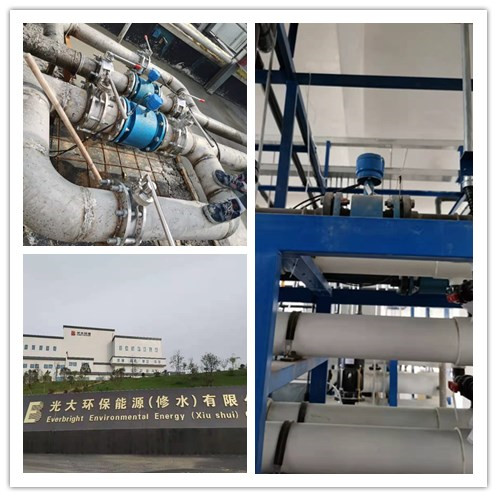

江苏万捷生产的分体电磁流量计广泛用于化工化纤、制糖、矿冶、食品、造纸、给排水、环保、水利、钢铁、石油、制药等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、绿液、黑液等导电液体介质的体积流量。
工作原理
分体电磁流量计流量显示 4行中文液晶,直接显示正反向流量及百分流量、流速等数据
精度等级:优于0.5%
参数设置 通过面板上的按键或直接设置各项参数:流量显示单位、输出信号量程及脉冲当量值、零点调整、阻尼时间等
输出信号
电流输出:4-20mA
频率输出:有源脉冲:高电平≥20V 低电平≤0.5V 负载电流≤20mA
无源脉冲:高电平=外接电源-1V(外接电源电压应≤30V) 低电平≤0.5V 负载
电流≤50 mA
通讯接口:RS485
防护等级:IP65
防爆等级:Exd(ib)ibqIIBT5
工作电源:直流DC24V或交流DC220V
精度等级:优于0.5%
参数设置 通过面板上的按键或直接设置各项参数:流量显示单位、输出信号量程及脉冲当量值、零点调整、阻尼时间等
输出信号
电流输出:4-20mA
频率输出:有源脉冲:高电平≥20V 低电平≤0.5V 负载电流≤20mA
无源脉冲:高电平=外接电源-1V(外接电源电压应≤30V) 低电平≤0.5V 负载
电流≤50 mA
通讯接口:RS485
防护等级:IP65
防爆等级:Exd(ib)ibqIIBT5
工作电源:直流DC24V或交流DC220V
技术参数
◆公称通径:DN10-DN2200
◆测量介质:各种液体和液固两相流体。
◆流速范围:0.2~8m/s
◆工作压力:1.6-4.0MPa
◆环境温度:-40℃~+50℃
◆介质温度:聚四氟乙烯衬里≤180℃
◆橡胶材质衬里≤65℃
◆仪表精度:管道式0.5级、1.0级;
◆防爆标志:ExmibdⅡBT4
◆防爆证号:GYB01349
◆外磁干扰:≤400A/m
◆外壳防护:一体化型: IP65;
◆分 离 型:传感器IP68(水下5米,仅限于橡胶衬里)
◆转换器IP65
◆输出信号:4~20mA.DC,负载电阻0~750Ω
◆通讯输出:RS485 、RS232 、Hart和Modbus等数字通讯信号输出
◆电气连接:M20×1.5内螺纹,φ10电缆孔
◆电源电压:90~220V.AC、24±10%V.DC
◆最大功耗:≤10VA

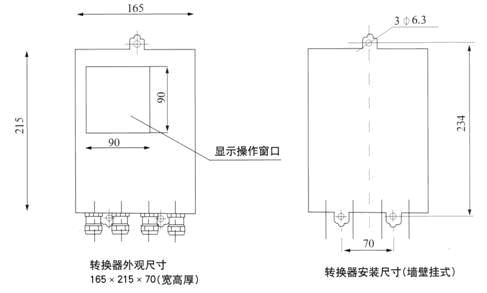

分体型转换器安装尺寸
衬里材料的选择
应根据被测介质的腐蚀性、磨损性及温度来选择。硬/软橡胶可耐一般的弱酸、碱的腐蚀,耐温65℃,软橡胶油耐磨性,聚四氟乙烯几乎能耐出磷酸以外的强酸、碱腐蚀,介质温度可达130℃,但不可磨损。聚氨酯橡胶有较好的耐磨损,但不耐酸、碱腐蚀,耐温度性较差,介质温度小于65℃.参考表如下:
衬里材料 | 主要功能 | 适应范围 |
硬橡胶 |
1、开奶常温下的盐酸、醋酸、草酸、氨水、磷酸及 50%的硫酸、氢氧化钠、氢氧化钾。 2、忌强氧化剂 |
1、低于65℃ 2、一般的盐、碱、盐溶液 |
软橡胶 |
1、有较好的弹性,耐磨性能较好。 2、耐一般的低浓度酸、碱、盐介质的腐蚀。 3、不耐氧化性介质的腐蚀。 |
1、低于65℃ 2、测一般水、污水、泥浆、矿浆 |
聚四氟乙烯 (PTFE) 改性聚四氟乙烯 (PEA) |
1、塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸。也能耐浓碱和有机溶剂。 2、耐磨性和粘结性差。 |
1.-40℃~﹢130℃(PYFE) -40℃~﹢200℃(PFA) 2.酸、碱等强腐蚀介质 3.卫生类介质 |
